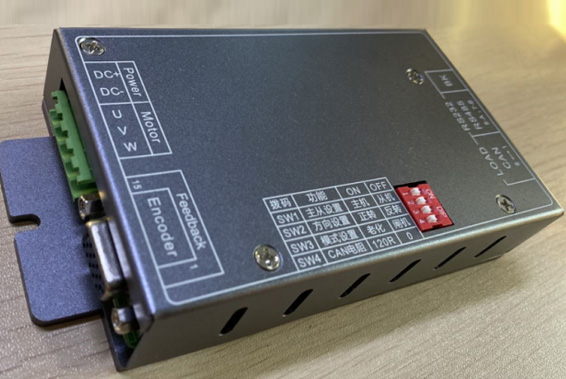

產品名稱：IDS810閘機伺服驅動器
IDS810低壓直流伺服采用高性能處理器研發，為用戶提供一種高性?xún)r(jià)比伺服閘機控制解決方案，在確保穩定可靠的前提下，追求最貼近應用的功能和性能。驅動器集成了閘機控制所用的基本功能，開門，關門，剎車，報警夾人自動返回，同時輸出相應狀態信息和控制系統通訊聯動，實時監測閘機當前運行狀態。
工作電壓：24V-72VDC；
輸出電流：峰值10A；
額定轉速：3000RPM，支持最高8000RPM；
適配電機：5W-400W低壓交流伺服電機或帶編碼器的三相無刷電機；
控制方式：外部IO、CAN總線、RS485總線、RS232通訊控制(驅動器默認為485通訊控制,其它控制方式請以廠家溝通為準)。
參數調測：采用RS232通訊，PC調試軟件或手持調試器，可備份和導入?yún)?shù)；
異常保護：具備欠壓、過壓、過載、過流、位置偏差過大、編碼器異常等功能，有報警輸出。
（1） 電源/電機接口
序號 | 標示 | 名稱 | 備注 |
1 | DC + | 輸入電源+ | 直流24V-72V |
2 | DC- | 輸入電源- | |
3 | U | 電機動力線U相 | 必須按標示與電機一一相連 |
4 | V | 電機動力線V相 | |
5 | W | 電機動力線W相 | |
7 | BK | 制動接口 | 外接電磁剎車（不分正負) |
8 | BK | 制動接口 |
（2） 編碼器接口 CN1
| 序號 | 標示 | 名稱 | 序號 | 標示 | 名稱 |
1 | U+ | 編碼器U相正輸入 | 9 | W+ | 編碼器W相正輸入 |
2 | A- | 編碼器A相負輸入 | 10 | V+ | 編碼器V相正輸入 |
3 | B- | 編碼器B相負輸入 | 11 | W - | 編碼器W相 負 輸入 |
4 | Z- | 編碼器Z相負輸入 | 12 | NC | |
5 | A+ | 編碼器A相正輸入 | 13 | U- | 編碼器 U 相 負 輸入 |
6 | B+ | 編碼器B相正輸入 | 14 | V- | 編碼器 V 相 負 輸入 |
7 | Z+ | 編碼器Z相正輸入 | 15 | GND | 輸出電源地 |
8 | VCC | 輸出電源+5V | 16 | PE | 屏蔽線 |
（ 3 ） 總線接口：
序號 | 名稱 | 備注 |
1 | CAN_ H | CAN總線 H |
2 | CAN_ L | CAN總線 L |
7 | RS485B | 485總線B |
8 | RS485A | 485總線A |
（ 4 ） 外部控制IO 接口
序號 | 引腳名稱 | 配線功能 |
1 | PLC+ | EX_24/EX_5V |
2 | OUT1 | 關門到位，0V有效 |
3 | OUT2 | 左開門到位，0V有效 |
4 | OUT3 | 右開門到位，0V有效 |
5 | OUT4 | 報警輸出 |
6 | GND | EX_0V |
7 | PLC+ | EX_24/EX_5V |
8 | IN1 | 關門 |
9 | IN2 | 左開門 |
10 | IN3 | 右開門 |
11 | IN4 | 機械復位 |
12 | GND | EX_0V |
（ 5 ） 撥碼設置
序號 | 名稱 | 備注 |
SW 1 | 主機從設置 | ON-主機，OFF-從機 |
SW 2 | 正反轉設置 | ON-正轉復位，OFF-反轉復位 |
SW3 | 老化模式選擇 | ON-老化模式，OFF-閘機模式 |
SW4 | CAN終端電阻 | ON-電阻生效，從機必須為ON |
（ 6 ） 控制命令
請求格式： 正確接收后原數據返回。
目標站號 | 功能碼 | 起止地址高字節 | 起止地址低字節 | 讀取個數高字節 | 讀取個數 低字節 | CRC校驗碼 |
1字節 | 0 6 | 1字節 | 1字節 | 1字節 | 1字節 | 2字節 |
功能 | RS485 指令 |
關門 | 01 06 08 0C 00 01 8A 69 |
正向開門 | 01 06 08 0C 00 02 CA 68 |
反向開門 | 01 06 08 0C 00 03 0B A8 |
急停 | 01 06 08 0C 00 04 4A 6A |
撤銷急停 | 01 06 08 0C 00 05 8B AA |
設置零點 | 01 06 08 0C 00 06 CB AB |
注意： 設置0點時，先發送電機失能指令，在移動門到0點位置后，再確認。這時寫入設置0點指令。如沒有確認設置，在退出時，要再發送一次電機使能指令。 | |
閘機復位 | 01 06 08 0C 00 07 0A 6B |
電機使能 | 01 06 08 0C 00 0B 0A 6E |
電機失能 | 01 06 08 0C 00 0C 4B AC |
設置開門脈沖數 | 01 06 08 0 8 xx xx xx xx |
設置復位速度 | 01 06 08 0 6 xx xx xx xx |
設置選擇門板類型， 1至5分別為從小板到大板尺寸。 | 01 06 00 1B 00 01 38 0D 01 06 00 1B 00 02 78 0C 01 06 00 1B 00 03 B9 CC 01 06 00 1B 00 04 F8 0E 01 06 00 1B 00 05 39 CE |
設置運行速度 | 低速： 01 06 00 26 00 01 A9 C1 中速： 01 06 00 26 00 02 E9 C0 高速： 01 06 00 26 00 03 28 00
|
（7）狀態查詢命令
功能 | RS485 指令 |
| 讀取門控狀態 | 01 03 00 0C 00 01 44 09 |
| 返回?cái)?shù)據 | 01 03 02 xx1 xx2 CRC_L CRC_H |
XX狀態碼 | 狀態(xx1-主機，xx2-從機) |
| 00 | 門失能中 |
| 01 | 驅動器找零點中 |
| 02 | 正向開門中 |
| 03 | 反向開門中 |
| 04 | 正向關門中 |
| 05 | 反向關門中 |
| 06 | 正向開門到位 |
| 07 | 反向開門到位 |
| 08 | 關門到位 |
| 18 | 驅動器報警 |
功能 | RS485 指令 |
| 讀取報警信息 | 01 03 00 0E 00 01 E5 C9 |
| 返回 報警信息 | 01 03 02 xx 1 xx 2 CrcL CrcH |
XX狀態碼 | 狀態 |
01 | 編碼器故障 |
> 02 | 欠壓 |
03 | 過壓 |
04 | 過載 |
05 | 過流 |
06 | 位置偏差過大 |
（8）調機軟件設置
（ 1 ） 建立通訊，首先建立硬件連接，調試線連接到驅動器的RS232接口，一端連接到USB轉串口。
（ 2 ） 查看電腦串口端口號，在設備管理器中，查看端口，看USB轉串口是那個COM口。下圖是正常情況下的端口詳情。若串口無驅動，會顯示黃色嘆號，提示要安裝驅動程序。
（ 3 ） 確認后，給驅動器通電，打開調機軟件，文件下拉，串口設置，選擇對應的串口號。然后打開串口。
（ 4 ） 打開串口后，第一次軟件會自動把驅動內部設置參數讀入。若通訊失敗，左下角會顯示通訊故障，或讀入?yún)?shù)失敗。判斷通訊是否成功，以是否讀入到驅動版本為條件。若驅動版本為UNKNOW，通訊失敗，請檢查硬件連接。
（ 5 ） 通訊成功后，會讀入如下參數。在選擇好門板時，伺服運行參數已經固化，無須更改。位置偏差剎車范圍，電磁剎車連接正確，在關門位置完成時，若外力推動，位置偏差超過設置值，會馬上啟動剎車。
（6） 485通訊模式硬件接線
兩臺驅動器，一臺設置為主機，一臺設置為從機。主機的撥碼SW1為ON，SW4為ON。主機SW2若為ON，從機的SW2為OFF。主機SW2若為OFF，從機的SW2為ON。正常運行時SW3為OFF?？刂茣r(shí)，485只對主機進行指令控制，主機接收到485指令后，會通過CAN總線對從機發出同樣的指令。
網口正面示意圖 ：
CAN/RS485 總線接口 ：
RJ11 序號 | 名稱 | 備注 |
1 | CAN_ H | CAN總線 H |
2 | CAN_ L | CAN總線 L |
7 | RS485B | 485總線B |
8 | RS485A | 485總線A |
| 名稱 | 版本號 | 格式 | 大小 | 下載 |
|---|---|---|---|---|
| IDS810 閘機伺服 V1.0 | V1.0 | 504.19K | Download |
