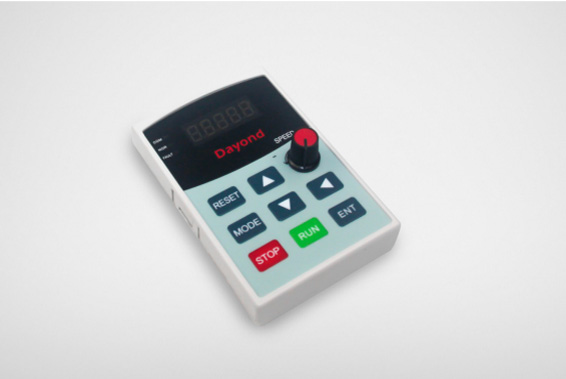

產品名稱：手持調試器
操作步驟：

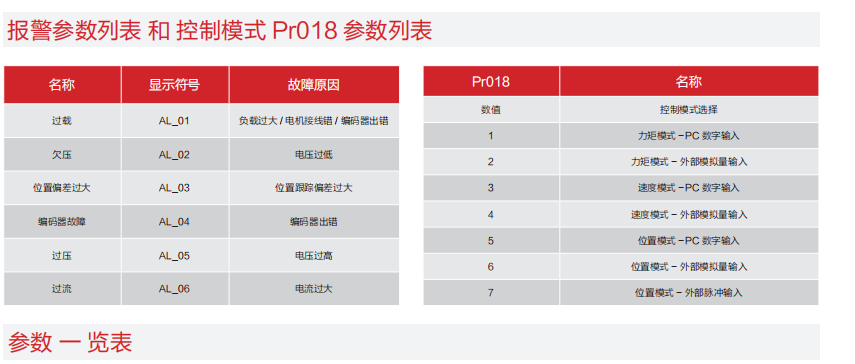

※ 上電后，若通訊正常，NOR 綠燈亮。通訊故障，COM 紅燈亮。驅動器故障，F(xiàn)AULT 燈亮。
※ 通訊故障時請檢查連線是否松動，DB9 里面的線有沒有脫落。驅動器故障時，請檢查電機和驅動之間的接線，電源電壓是否正常，負載是否過大 , 電機
有沒有卡死。

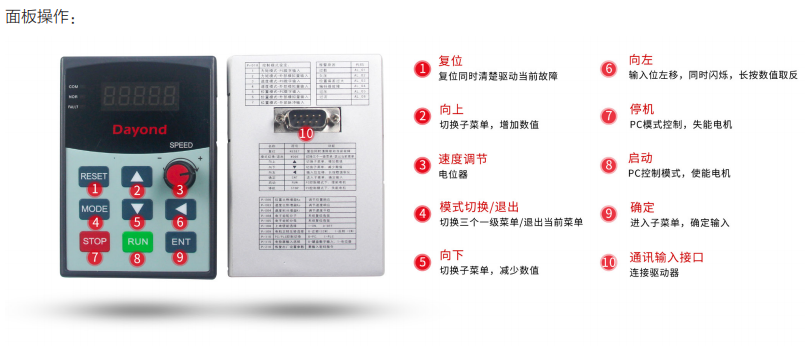

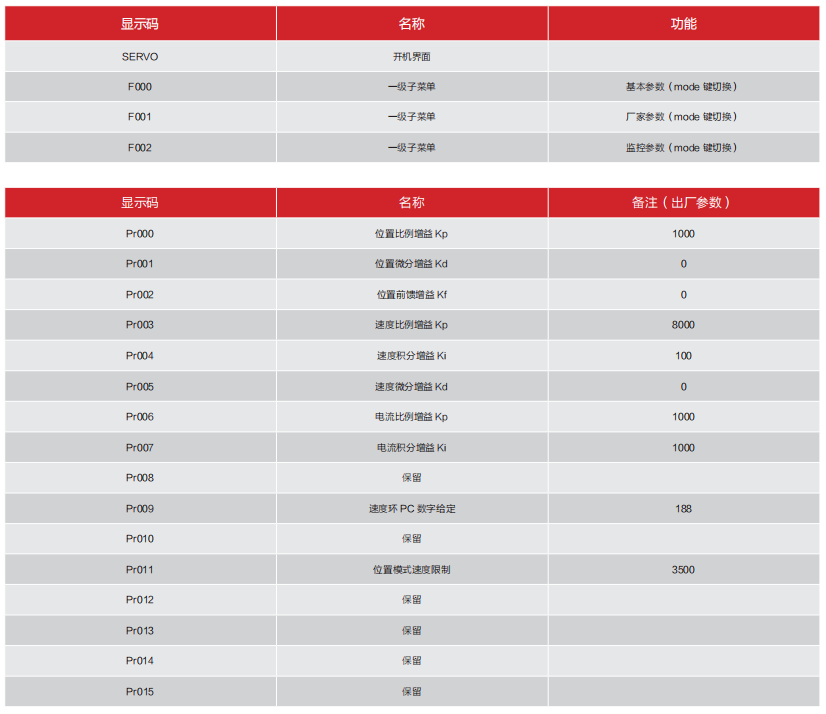

※ MODE 切換 F000、 F001、 F002 ，其中 F000 對應 PR000-PR018， F001 對應 PR100-PR115， F002 對應 PR200-PR210。
※ 進入子菜單后，按 ENT 進入相應內容。左三角形移位，上下三角形加減數值。在數字輸入的菜單下，左三角形長按三秒取反當前輸入值。
※ 在 F000、F001 、F002 菜單下，系統 5 秒鐘后會自動切換為速度監控模式 , 這時面板上顯示當前的瞬間速度。
| 名稱 | 版本號 | 格式 | 大小 | 下載 |
|---|---|---|---|---|
| 手持調試器圖紙 | V1.0 | ZIP | 163.49K | Download |
產品特點
產品參數
附件下載
